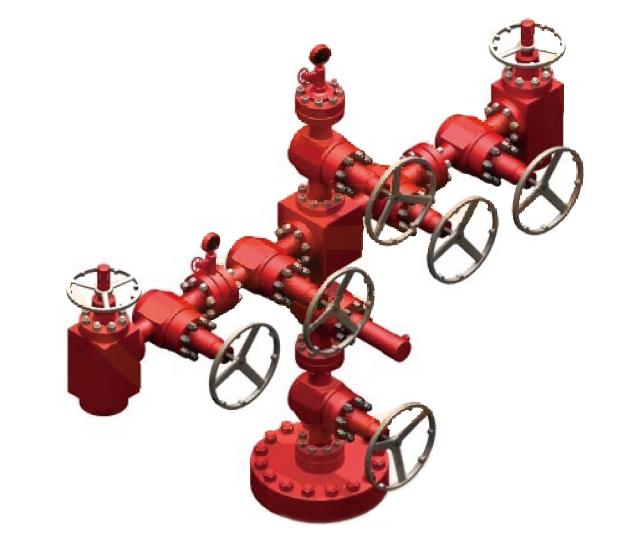

该系列井口装置由底法兰、上法兰、油管头、闸阀、针阀、小四通、截止阀等零部件及仪表组成，主要用于控制生产井口压力和调节油（气）井口流量；也可以用于酸化压力、注水、测试等特殊作业。
主要特点
1、 全部承压件和法兰皆采用优质合金钢锻件，并经无损探伤，确保安全；
2、闸板、阀座和针阀的阀针，皆采用堆（喷）焊硬质合金；
3、主要零件经特殊热处理，具有良好的抗硫性能；
4、密封元件采用聚四氟乙烯、氟橡胶等抗硫材料；
5、结构简单、质量轻、工作可靠。
产品技术参数
|
参数 |
型号 |
|
KY(Q)65/21 |
KY(Q)65/35 |
KY(Q)65/60 |
KY(Q)65/70 |
KY(Q)65/105 |
|
额定压力 |
3000psi
(21Mpa) |
5000psi
(35Mpa) |
8500psi
(60Mpa) |
10000psi
(70Mpa) |
15000psi
(105Mpa) |
|
公称通径 |
主通径 |
2 9/16in. |
2 9/16in
3 1/16in |
2 9/16in. |
2 9/16in.
3 1/16in |
2 9/16in.
3 1/16in |
|
旁通径 |
2 9/16in. |
2 9/16in. |
2 9/16in. |
2 9/16in. |
2 9/16in. |
|
工作温度 |
PU(-29~121℃) |
PU(-29~121℃) |
PU(-29~121℃) |
PU(-29~121℃) |
PU(-29~121℃) |
|
适用介质 |
原油、天然气 crude，gas |
|
连接形式 |
卡箍或法兰 |
卡箍或法兰 |
法兰 |
法兰 |
法兰 |
|
材料级别 Material Class |
AA-FF |
AA-FF |
AA-FF |
AA-FF |
AA-FF |
|
规范级别 |
PSL1-3 |
PSL1-3 |
PSL1-3 |
PSL1-3 |
PSL1-3 |
|
性能级别 |
PR1-2 |
PR1-2 |
PR1-2 |
PR1-2 |
PR1-2 |
|
